豪 華 型 商 務 純 水 機 系 列	使用說明書
	型號：THYJ- □30   □40                 □60   □80 □100
	中國  泰州市華源實驗設備有限公司 江蘇

目  錄

一、 產品介紹……………………………………3
二、 工藝流程……………………………………4
三、 主要技術指標………………………………4
四、 安裝條件……………………………………5
五、 機器安裝……………………………………5
六、 使用方法……………………………………5
七、 重要提示及維修保養………………………6
八、 濾芯更換……………………………………6
九、 裝箱單………………………………………6
十、 故障排除……………………………………7
十一、 質量保證…………………………………8
十二、 水質標準…………………………………8
十三、 合格證……………………………………8


一、產品介紹
過濾方式：選用國外著名廠商的配件，采用多級預過濾、反滲透、核級樹脂混床、雙波長紫外線消解等國外先進處理技術和本公司獨特的工藝設計，去除金屬離子、化學物質和有機物，使水質達到實驗室用水標準，確保產品卓越的性能及其穩定性。整機一體化設計，集預處理系統、RO系統、超純水系統、后處理系統于一體，易于操作、維護。還可以根據用戶需要輕松實現功能升級。
智能控制：
1、自動沖洗功能，本超純水機可以實現開機及每次制水前沖洗一次20秒，有效延長膜的使用壽命；
2、 缺水自動保護功能，如果沒有自來水或水壓極低，機器自動停機；
3、 滿水停機功能，當純水桶的純水已滿，達到預設壓力，自動停機。
超純水制備原理：泰州市華源實驗設備有限公司生產的實驗室超純水器通常由原水預處理系統、反滲透純化系統、超純化后處理系統三部分組成。預處理的目的主要是使原水達到反滲透膜分離組件的進水要求，保證反滲透純化系統的穩定運行。反滲透膜系統是一次性去除原水中98%以上離子、有機物及100%微生物（理論上）最經濟高效的純化方法。超純化后處理系統通過多種集成技術進一步去除反滲透純水中尚存的微量離子、有機物等雜質，以滿足不同用途的最終水質指標要求。
原水預處理系統：通常由聚丙烯纖維（PP）過濾器和活性炭（AC）過濾器組成。對硬度較高的原水還需加裝軟化樹脂過濾器。PP濾芯可高效去除原水中5μm以上的機械顆粒雜質、鐵銹及大的膠狀物等污染物，保護后續過濾器，其特點是納污量大, 價格低廉。AC活性炭濾芯可高效吸附原水中余氯和部分有機物、膠體，保護聚酰胺反滲透復合膜免遭余氯氧化。軟化樹脂可脫除原水中大部分鈣鎂離子，防止后續RO膜表面結垢堵塞，提高水的回收率。
反滲透純化系統： 反滲透（簡稱RO）是以壓力差為推動力的一種高新膜分離技術，具有一次分離度高、無相變、簡單高效的特點。反滲透膜“孔徑”已小至納米（1nm=10-9m），在掃描電鏡下無法看到表面任何“過濾”小孔。在高于原水滲透壓的操作壓力下，水分子可反滲透通過RO半透膜，產出純水，而原水中的大量無機離子、有機物、膠體、微生物、熱原等被RO膜截留。
通常當原水電導率<200μS/cm時，一級RO純水電導率≤5μs/cm，符合實驗室三級用水標準。對于原水電導率高的地區，為節省后續混床離子交換樹脂更換成本，提高純水水質，客戶可考慮選擇二級反滲透純化系統，二級RO純水電導率約1~5μS/cm，與原水水質有關。
超純化后處理系統：
1、核級離子交換混床純化柱
   由陰離子交換樹脂和陽離子交換樹脂按比例混合而成。陽離子交換樹脂用其H＋交換去除水中的陽離子，陰離子交換樹脂用其OH－交換去除水中的陰離子，在混床樹脂中被交換出來的H＋和OH－結合生成H2O，因此核級離子交換混床純化柱可用來深度去除RO純水中尚存的微量離子。核級離子交換混床純化柱采用原裝進口核級混床樹脂，其產水電阻率可達約15~18MΩ.cm。TOC也將更低更穩定，通常為一次性使用。
2、紫外線殺菌燈或TOC紫外消解器
    紫外線殺菌燈采用254nm波長的紫外線照射殺菌，可有效破壞微生物的DNA分子，使之形成TT兩聚體而無法繁殖，是空氣、水安全有效的常用滅菌方法。TOC紫外消解器采用可同時產生185nm/254nm雙波長的紫外線燈管，其中185nm紫外線在空氣中可產生臭氧而殺菌除味，在水中會產生氫氧自由基，可將純水中微量有機物迅速氧化為CO2，達到去除TOC的目的。
應用：
    HPLC、TOC分析、原子吸收光譜、離子色譜分析、質量光譜分析、微量金屬測定、鑒定用溶量配制、微生物學分析、組織培養、樣品稀釋、鑒定用玻璃器皿洗滌等。普通的定性分析、尿分析、組織檢查、寄生蟲檢查、玻璃器具清洗：檢查室的分析，微生物檢查；各自動化設備的分析用水、沖洗用水、理化性分析，高精度儀器清洗；血液、血清檢查，質譜分析、原子吸收等用水；AA、ICP細胞培養，氣相色譜分析等用水。

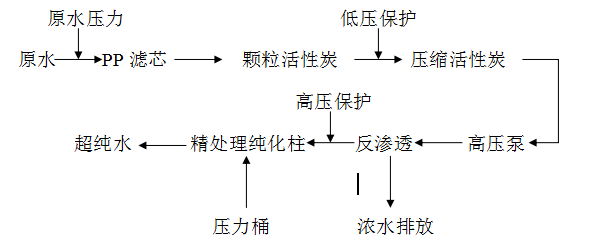

二、 工藝流程

三、 主要技術指標

型       號	THYJ-30	THYJ -40	THYJ -60	THYJ -80	THYJ -100
電       源	DC24V	DC24V	DC24V	DC24V	DC24V
功       率	150W	150W	200W	200W	200W
純水產量	31.5L/H	47.25L/H	63L/H	78.75L/H	94.5L/H
進水水源	自來水、除鹽水	自來水、除鹽水	自來水、除鹽水	自來水、除鹽水	自來水、除鹽水
進水壓力	0.15-0.3Mpa	0.15-0.3Mpa	0.15-0.3Mpa	0.15-0.3Mpa	0.15-0.3Mpa
尺寸	55*42*98.5CM	55*42*98.5CM	55*42*98.5CM	55*42*98.5CM	55*42*98.5CM


四、安裝條件
a) 提供自來水或除鹽水水源（地下水也可、但更換濾芯頻繁），原水壓力不低于0.15MPa；
b) 提供通暢排水管道；
c) 根據所選機型的外形大小，提供穩固的安裝臺面；
d) 安裝點有220V電源，帶接地三眼插座；
e) 室內環境整潔，配有溫控設施，溫度在常溫25℃最為適宜。

五、 機器安裝
（一）、外部安裝
1、將純水機安裝在預留的位置；
2、在原水處安裝球閥開關；
3、用本廠提供的3分水管（粗管）把球閥和純水機進水口處相連接；
4、用本廠提供的2分水管（細管）把純水機濃水口連接至排水口；
5、用本廠提供的電源線，一端插入純水機電源底座，另一端插入220V電源插座。
（二）、內部安裝（現已安裝好）
1、分別拆除三個預處理濾芯的外包裝材料，并裝入濾瓶中，使用專用扳手，把濾瓶和濾瓶蓋擰緊；
2、拆除反滲透膜的外包裝材料，裝入膜殼中，擰緊膜殼蓋。

六、 使用方法
a) 開機操作
打開電源開關（開關位置位于機箱背面），此時機器面板電源指示燈亮。此時機器進入全自動運行狀態，缺水停機、水滿停機。
b) 取水操作
當需要取純水時，只需按下水龍頭即可；
c) 關機操作
關閉電源開關（開關位置位于機箱背面），此時機器面板電源指示燈不亮。






七、 重要提示及維護保養
a) 本機的正常使用環境溫度為5-45℃；
b) 為盡可能延長濾芯使用壽命，每次開機前可以先排去進水管的前面一段原水，以保證進水的純度（因?yàn)樗軆?nèi)會聚集鐵銹、細顆粒等雜質，此時水質呈黃色混濁狀）；
c) 當機器制水時，壓力表指示值應在0.4-0.7MPa之間，由于進水水壓的變化，壓力表指示會有所波動。
d) 當機器處于內循環或沖洗狀態時，壓力表指示將逐漸降低至零；
e) 預處理濾芯一般三至六個月更換一次，實際使用壽命與原水水質、總過濾量有關；（原水為二級除鹽水則一年至二年更換一次）
f) RO膜約二十四個月更換一次（原水電導＜150us/cm時），實際使用壽命與原水電導率高低、總用水量、水質要求等有關；
g) 設備停運時間超過2天，必須注意定期沖洗維護。夏季宜每天開機60分鐘一次，其他季節每隔2-3天開機60分鐘運行一次；
h) 當設備需停運時間超過5個月以上時應采用反滲透（RO）清洗劑對反滲透膜進行保護處理提高產水量；
i) 若待機時間超過2小時，則機器會自動清洗濾芯元件，從而保護濾芯免遭微生物繁殖和減少污物沉積；
j) 若用戶連續放水時間過長，機器會因?yàn)槿彼詣?dòng)關閉取水開關（綠色指示燈不亮），此時只需稍等數分鐘，即可重新取水（綠色指示燈亮）。
★ 注：若用戶不急需取水，在此情況下，可先不取水，盡量讓機器制水至水量充足再取水。
八、 濾芯更換
預處理系統的濾芯在使用一段時間后，隨著雜質聚集不斷增加，最終會導致濾芯堵塞或失效，此時應更換濾芯。
更換方法：按順時針?lè)较蛴脤?zhuān)用扳手旋下濾瓶外殼，拔出舊濾芯，將新濾芯裝至相應濾瓶，再按逆時針?lè)较蛐蠟V瓶外殼（過濾器外殼內的O型圈要擺放平整）。
當出水達不到指標要求時，需更換RO膜。
九、 裝箱單
a) 純水機                             1臺
b) 專用扳手                           2把
c) 金屬水源接頭                       1個
d) 進水軟管（原水和主機接口之間）     3”3米
e) 出水軟管（出廢水）                 2”3米
f) 壓力罐                             1件
g) 使用說明書                         1份
h) 合格證                             1份
十、 故障排除
1、水泵不工作
檢查電源插座是否插好或電源開關是否打開。檢查高壓開關或水位控制器是否失靈，或接線線路有松脫。
檢查電源適配器是否燒毀，如果是燒毀，請檢查RO膜是否阻塞而造成水泵超載。
2、泵漏水
檢查前置濾芯否阻塞致泵的水無法送出，如果是的話請更換該濾芯并送修水泵。泵頭之膠膜老化或內部水垢阻塞亦會造成漏水，請送修泵，維修后需勤檢視第二、三道濾膜以免造成阻塞。濃水比例器阻塞導致逆滲透膜阻塞而引起泵的水無法送出，高壓力的水充滿泵之后漏水，改善相關機件后應可復原。
泵頭的固定螺絲松動。
3、水泵正常運轉但無法造水
RO膜阻塞，若是RO膜阻塞請更換之。水泵失靈如是水泵失壓，則查明是否因長期重載或?yàn)V芯常阻塞未妥善保養，而導致泵結構老化，請送修水泵。進水電磁閥故障無法進水，請更換之。（指全自動機型）
第二道前置濾芯是否阻塞。
4、壓力桶滿水位純水無法流出
壓力桶內空氣泄壓，請重新充氣（0.05MPa左右）并檢查壓力桶是否有漏氣現象,若無法充氣則更換之。
壓力桶內部損壞，更換。
5、機器處于停機狀況，但濃水流不停
進水電磁閥無法閉鎖，請拆開檢查是否有雜物卡住，或已故障，擇適當方法處理之。
6、水滿無法停機或停機后馬上又啟動，頻率甚快而無法完全停機
高壓開關失靈，可修則修，不可修則換新。逆止閥泄壓而無法閉鎖請更換之。
系統有泄壓狀況，檢查各部件是否漏水。
7、純水與濃水的比例嚴重失調
濃水比例器阻塞或過于導通。 RO膜阻塞或去除率嚴重下降。
8、TDS值（電導率）偏高
RO膜去除率降低甚至失效。RO膜管的純水和濃水端沒有嚴格隔斷有裂縫現象。
 RO膜橡皮圈一端太小或破損。
9、純水流量不足
前置濾芯或RO膜阻塞。后置活濾芯阻塞。泵失靈。壓力桶壓力不足或內部破損。
   濃水比例器過于導通
10、更換濾芯的征兆
出水太慢：前置濾芯或RO膜阻塞（但應確認不是水溫下降引起的）。出水太快：不到一個小時即造滿一桶，RO膜損壞。


十一、質量保證
a) 本機出廠前，已經過調試，質量合格，符合企業生產標準；
b) 保修：自購機之日起保修一年，免收費用（預處理濾芯、反滲透膜和精處理純化柱等正常耗材除外）。在保修期內如由于用戶操作不當造成設備損壞，則不屬于保修范圍，但可以提供維修服務，費用由用戶承擔；
c) 如發生本說明書不能解決的異常情況，請將電源插頭拔出，切斷水源，停止使用，并速與公司或代理商聯系，我們將及時為您提供服務。
十二、水質標準
1. 國家實驗室標準分析用水規格GB6682-92

名      稱	一級水	二級水	三級水
電導率（us/cm）	≤0.1	≤1.0	≤5.0
比電阻（mΩ.cm）	≥10	≥1	≥0.2
可溶性硅(Sio2)（mg/l）	≤0.01	≤0.02	-

2. 本設備出水參數

1	電阻率	15-18.2 mΩ.cm（25℃）
2	總有機碳（TOC）	1-5ppb
3	直徑大于0.22um的顆粒物數量	≤1/ml
4	微生物	≤1cfu/ml
5	其它離子含量（參考）	Sio2≤2ug/L、Na≤2ug/L、Cu、Fe、Al、Zn≤5ug/L




合   格   證 設備名稱：箱體立式超純水設備 規格型號：THYJ- 60    檢驗員：       出廠日期： 2014 年  3  月 28 日 生產廠商：泰州市華源實驗設備有限公司 服務電話：0523-86182548, 13815951958 網    址： m.visualworks.com.cn
